一、系統介紹：

系統構成

1.輕質蓄水種植容器  2.輕鋼結構  3.人工輕量營養基質  4.循環系統  5.綠化植物

系統特點

1.采用輕質蓄水種植容器，耐老化性能高，同時根據其自身特點極大的提高了植物的供水及護根作用；

2.輕鋼結構完全隱藏在內部，簡單、輕便、牢固、美觀；

3.循環系統使每個容器內的植物得到精準均勻的澆灌及施肥施藥等，使高架橋綠化形成一個整體系統；

4.可選用雜交小葉扶芳藤抗高溫、耐嚴寒、耐旱的植物，可粗放管理；

5.人工輕量營養基質：輕量、有機物及微量元素豐富，肥力持久。



（一）輕質蓄水種植器

1.重量輕，承載力的要求小；2.耐老化，使用壽命長；3.集中一體化排水；4.具有蓄水功能  ,有很高的水分保存及供給作用；5.保溫隔熱性能好，充分的保護植物及根系；

6.環保，造型美觀；7.有多種顏色可供選擇；8.雨水收集的作用。

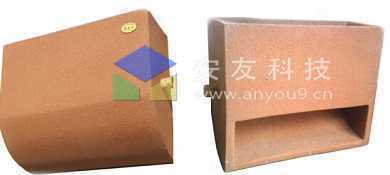

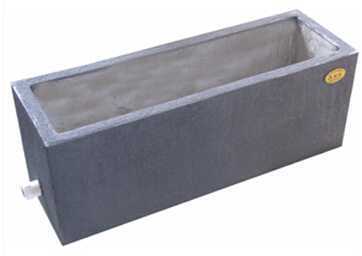

（1）安友輕質蓄水種植容器

 選用新型材料，重量極為輕便。
 輕質蓄水種植容器AQG-80J自重5kg，裝基質及栽種植物25.5kg，飽和蓄水總重37.5kg。

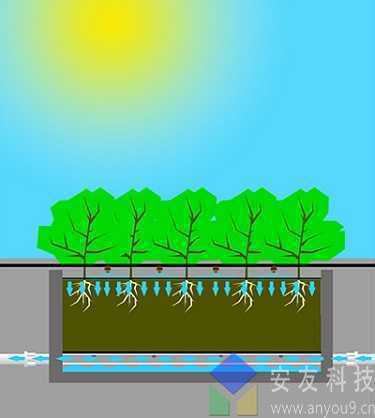

（2）集中一體化排水

整體鋪設滴灌管道，全自動分區分壓差滴灌。完全解決了人工澆灌帶來的問題。并且每個種植容器都設計有獨立的排水管道，并且可以連接一體，形成整個系統的排水管路。多余的水分通過集中排水管道排放，不僅可以解決單個容器排水造成橋下環境污染的問題，同時還可以將水分回收再利用。

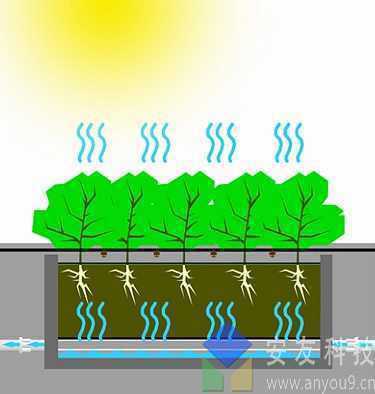

（3）蓄水功能

輕質蓄水種植容器特有的蓄水層，能在容器底部儲層一定的水分，該部分的儲存水通過蒸騰作用，緩慢的釋放到營養基質當中，使?fàn)I養基質能長時間保持一定的濕度，有利于植物的水分供給。

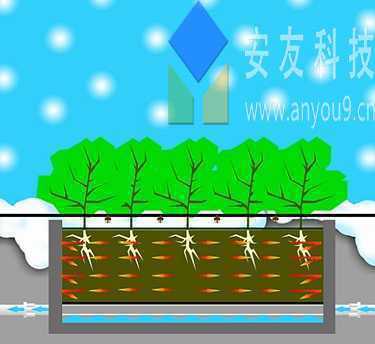

（4）保溫性

輕質蓄水種植容器主要結構材料層為輕質發泡材料，該材料應用于種植容器，能有效的改善種植容器自身的隔熱保溫效果，尤其是在冬季，能有效的對植物的根系進行保溫，保障植物在淺基質層內順利過冬。

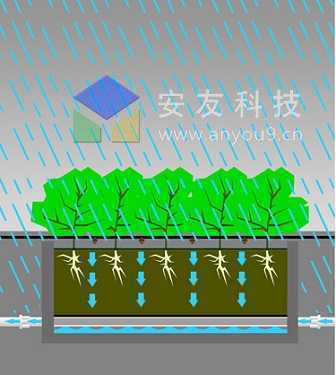

（5）雨水收集

每個種植容器都具有雨水收集的功能，收集到的雨水可以儲存在蓄水層中。多余的水份可經過集中一體化排水系統排入指定排水管道，或者排入儲水箱內凈化過濾再次利用。

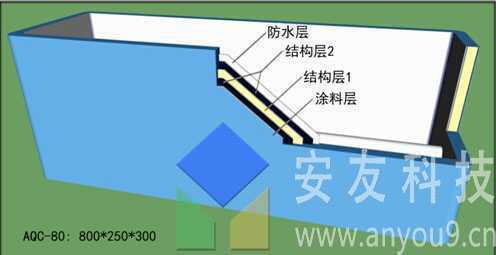

（6）結構構成

防水層：滲透結晶型防水漿料；

結構層2：玻璃纖維增強水泥

結構層1：新型輕質發泡材料

裝飾層：功能涂料或裝飾材料

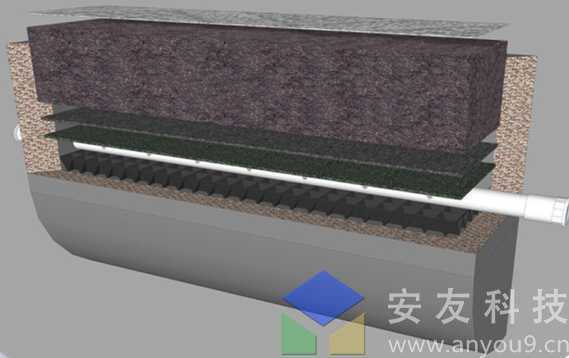

（7）內部分層結構

蓄水層：儲存部分水量；

吸水層：將蓄水層的水吸到營養基質層；

阻根層：防止植物根系堵塞排水管道；

輕量營養基質層：人工配比的營養基質，重量輕，肥效均衡、持久；

壓土防風層：防止土壤直接暴露，減少刮風或雨水沖刷造成的土壤流失。





（8）結構材料特性及指標

項目	指標	特性
密度	≤270Kg/m3	所選材料密度小，大大的降低了容器的重量，減少橋體所需要承擔的荷載。
導熱系數	≤0.08W/(m·k)	材料的熱傳導率低，隔熱性能好；
蓄熱系數	≥1.60W/(m2.k)	良好的蓄熱性能，使容器在冬季能有效的對植物根部進行保溫。
抗拉強度	≥0.20Mpa	材料強度高，使容器結構強度好，抗沖擊力，不易損壞。
燃燒性能	A1級	阻燃性能好。
吸水率	≤8%	在惡劣氣候下性能穩定，不老化，耐久性能好，使用壽命可達幾十年。

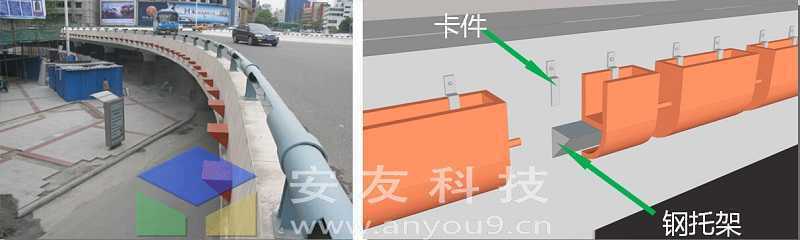

（二）輕鋼結構

輕鋼結構保證系統穩定、安全的同時減輕重量；
輕鋼結構隱藏于輕質蓄水種植容器內部；
采用部分懸掛結構，減少在橋體上直接鉆孔、焊接等；
后期更換、檢修種植容器更加方便。

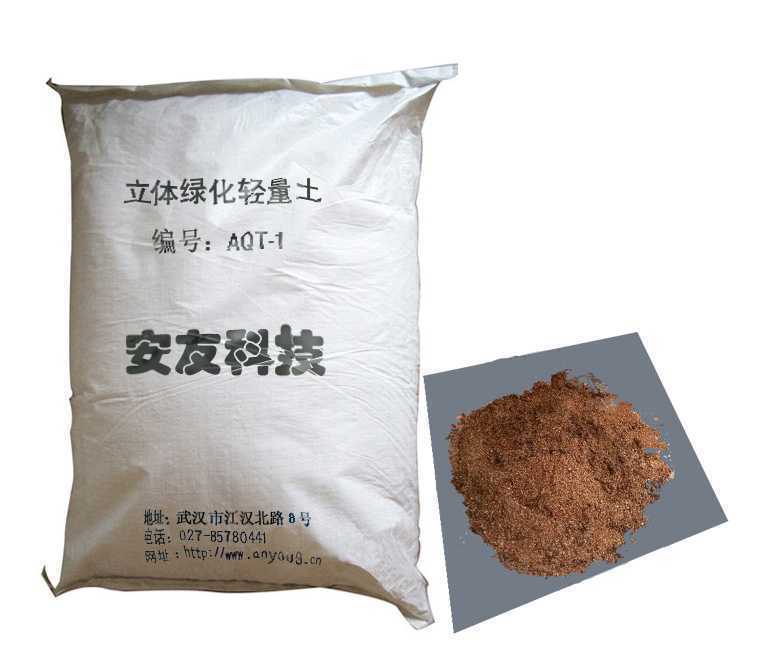

（三）輕量營養基質

特點：

① 輕量
② 保水、保肥、緩釋；
③ 有機物及微量元素豐富，肥力持久；
④ 不易發生病蟲害。

（四）植物

① 根據本地氣候條件及植物特點，選用少維護、耐候性強，對人體無害的植物品種；
② 喜光，逆抗性強：梅雨季節不爛根枯萎；夏季耐炎熱高溫；冬季耐低溫；
③ 觀賞性強：色相變化，季相變化。

可選用雜交小葉扶芳藤，能抗高溫、耐嚴寒、耐旱，可粗放管理。還有色相變化：春、夏、秋為綠色，冬季葉變?yōu)樽霞t色。
還可間種草花及其它小灌木等，色彩斑斕，增加城市色彩，形成亮麗景觀。

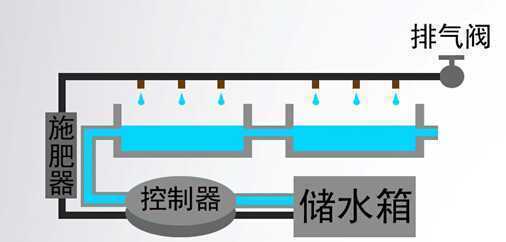

（五）循環系統

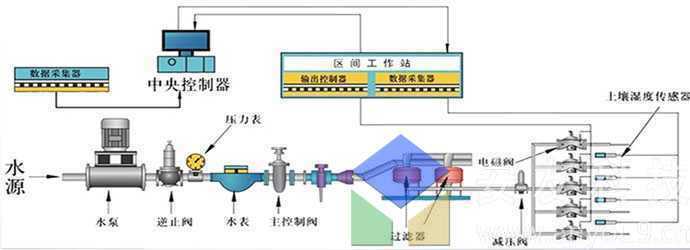

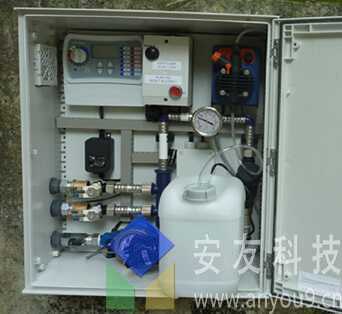

1.低壓滴灌系統

詳細構成：①編程控制器 ②過濾器 ③施肥器 ④電磁閥 ⑤壓力補償?shù)晤^ ⑥供水管道 ⑦各類回路閥門。

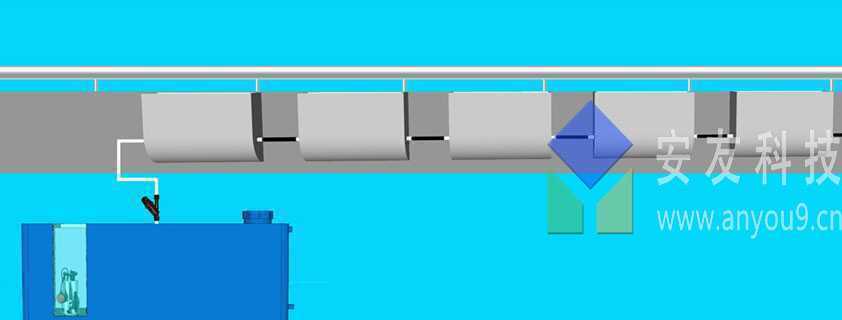

2.集中排水系統
    ①每個種植容器都設計有獨立的排水管道，并可連接成一體，形成整個系統的排水管路。
    ②多余的水分通過集中排水管道排放，不僅解決單個容器排水造成的環境污染問題，同時還可以將水分回收利用。
   每個容器能起到雨水收集器的作用，收集雨水，澆灌植物，同時也可以向儲水箱中注入中水，做到水資源的循環利用。





3.中水綜合利用

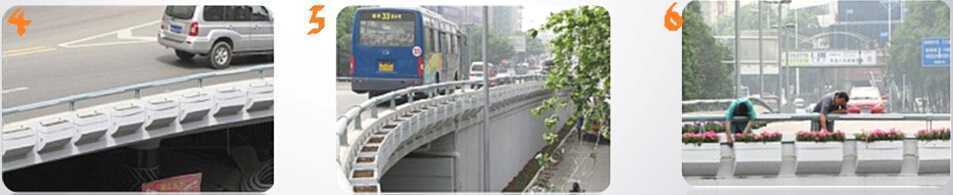

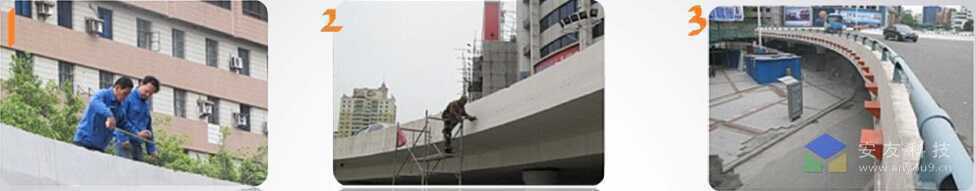

（六）高架橋綠化施工流程

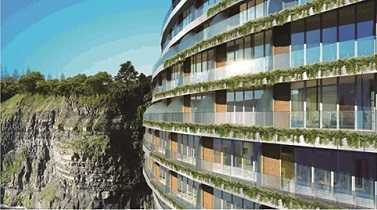

二、沿口綠化系統應用范圍

產品應用：

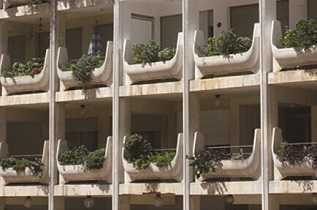

    沿（檐）口綠化系統因其自身景觀效果好、排水可定點排放、灌溉系統可全自動精準灌溉等特點，可大量運用在高架橋、人行天橋、下穿通道、河道、連廊、建筑外檐、陽臺、露臺、隔離帶等環境，可達到帶狀、點狀的景觀效果。

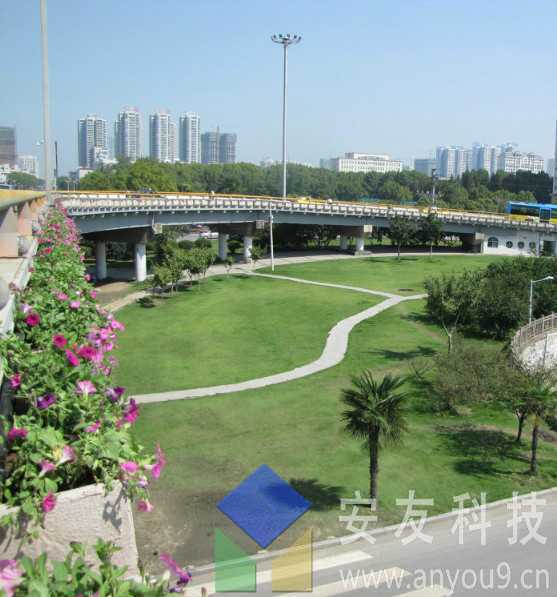

三、案例展示

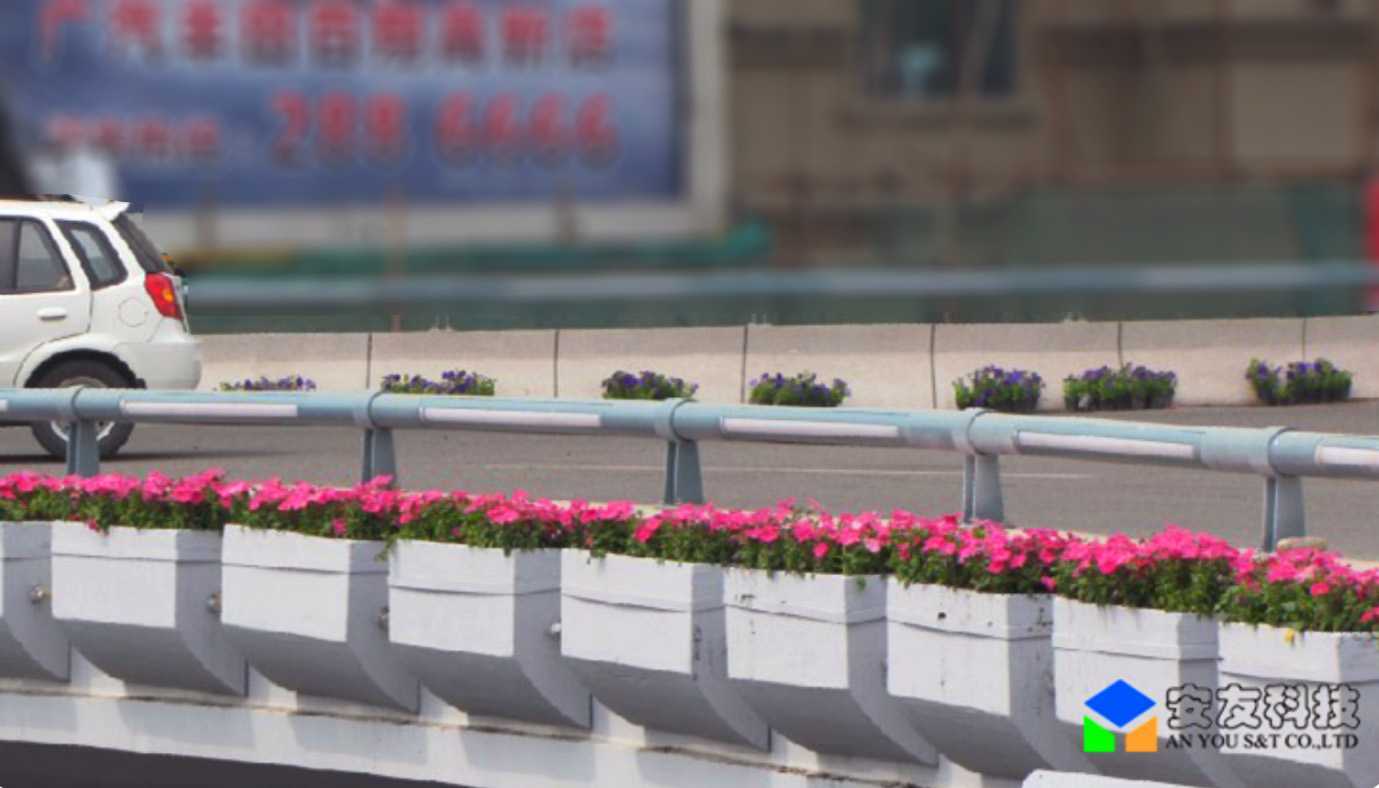

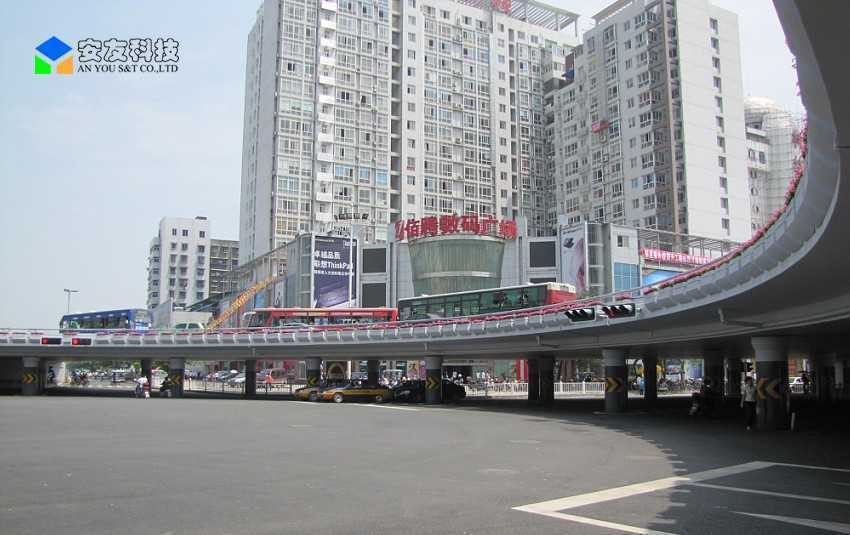

四川綿陽科委立交橋綠化

2010年5月完成，工期25天，綠化總長3200米。安友沿口綠化系統，容器型號：AYH系列，公共管網供水，全自動灌溉，滴灌形式，集中排水，輕量混合營養土，植物：牽牛花，后改為迎春花。

此工程屬汶川大地震災后重建項目，對施工各項要求高，在四川省災后重建經驗交流大會中獲優秀工程榮譽。

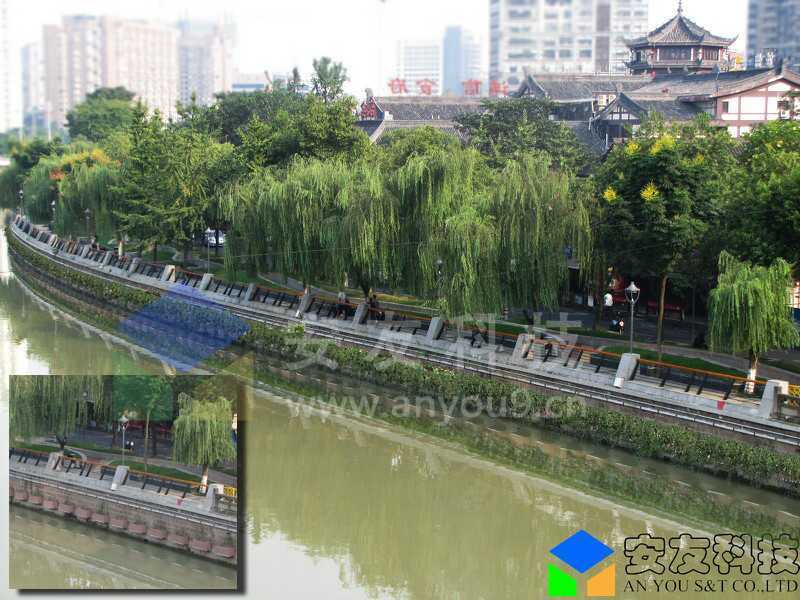

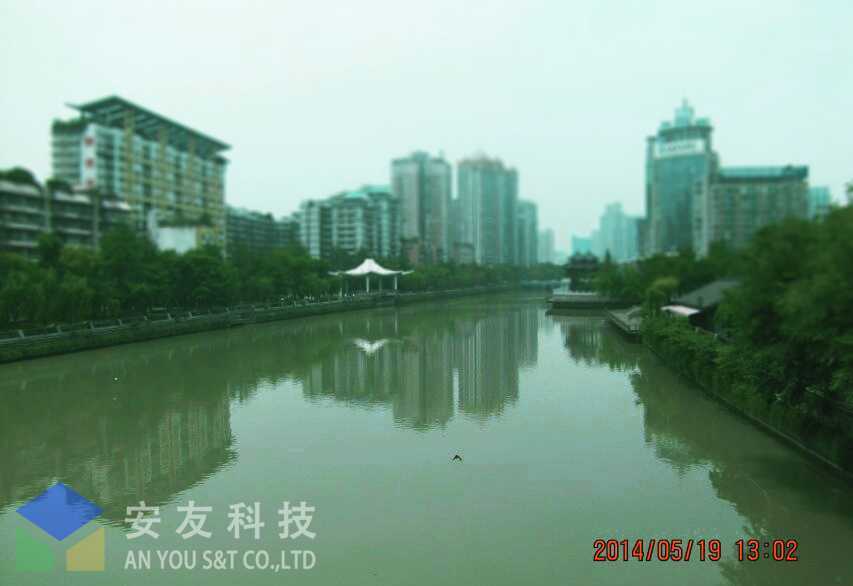

成都府南河河道綠化

2011年8月完成，綠化總長5500米，工期44天，安友沿口綠化系統，容器型號：AYP系列，公共管網供水，全自動灌溉滴灌形式，集中排水，輕量混合營養土，植物迎春花。成都府南河河道綠化工程是成都府南河景觀綜合治理改造工程的一部分。由市建委、市重點工程辦牽頭，上海市政設計院設計。成都府南河曾多次做過河道綠化，但最終因各種原因失敗。此次針對多種方案進行篩選，多種材料的種植容器進行實驗、測試，最終選擇安友沿口綠化系統。

從11年8月完成至今，效果良好，受到市領導和廣大市民的一致好評，成為成都市又一道靚麗的風景線。



安徽高架橋、下穿通道沿口綠化



安徽高架橋綠化
2012年7月完成，工期25天，綠化總長2700米。安友沿口綠化系統，容器型號：AYH系列，公共管網供水，全自動灌溉滴灌形式，輕量混合營養土，植物：云南黃馨。建委園林局領導多地考察，公開招標，采用政府單一來源采購形式，最終選擇安友沿口綠化系統，并由安友科技有限公司安裝施工，被評為優秀創新工程。

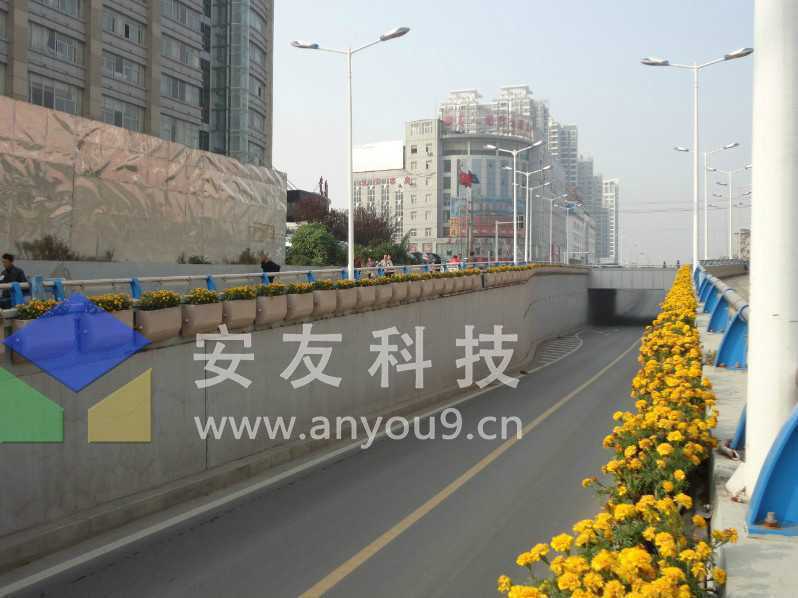

安徽下穿通道沿口綠化
2012年7月完成，綠化總長1600米。安友沿口綠化系統，容器型號：AYH系列和AYP系列，全自動灌溉滴灌，輕量混合營養土，植物：云南黃馨。
